汽轮发电机组隔音降噪技术方案-广州市李坑垃圾发电厂(二厂)

项目描述: 李坑垃圾焚烧厂(一厂)位于白云区太和镇永兴村,是广州市重点工程项目,由广州市政府投资7.25亿元、引进gj先进环保技术建设。厂区面积101778m2,设计处理能力为1040吨/日。该厂配置520吨/日的焚烧炉两台,22MW的发电机一台。2002年12月正式动工,2005年10月23日点火试运行。 ...
服务热线:13396593676
立即咨询

  一、项目概况

  李坑垃圾焚烧厂位于白云区太和镇永兴村,是广州市重点工程项目,由广州市政府投资7.25亿元、引进gj先进环保技术建设。厂区面积101778m2,设计处理能力为1040吨/日。该厂配置520吨/日的焚烧炉两台,22MW的发电机一台。2002年12月正式动工,2005年10月23日点火试运行。

  二分厂占地面积约7万平方米,装备3台日处理能力为750吨的焚烧炉,项目设计日处理能力达2000吨,配备两台25兆瓦汽轮机发电机组。二分厂在噪声治理方面,也采取了相对应的措施,如汽轮发电机设置独立隔间并与办公参观区域隔离等,但噪声还是对办公环境及其他区域产生影响,需进行降噪处理。


  二、本项目执行标准如下:

  1、该区域内的声环境质量评价执行《声环境质量标准》GB3096-2008规定的2类标准,即昼间60dB(A),夜间50dB(A);厂边界噪声执行《工业企业厂界环境噪声排放标准》(GB 12348-2008)II标准。(具体标准值按当地环保机构的评价为主)。

  2、 车间或作业场声环境所位执行《工业企业设计卫生标准》GBZ1-2010及《工

  业企业噪声卫生标准》,即距设备外1米处的噪声≤85dB(A)。

  3、重要办公间声环境执行《工业企业噪声声控制设计规范》GB/T 50087-2013标准:

  集中控制室、主控制室、通信室、计算机室、其它控制室噪声低于60分贝。


  三、治理目标

  1、汽轮发电机设备周边声环境满足《工业企业设计卫生标准》GBZ1-2010标准,即距设备外1米处的噪声≤85dB(A);

  2、三楼参观区域(办公与参观区域结合处)处噪声进一步得到控制,原61-62dB(A)降到55dB(A);


  四、项目噪声源分析

  本项目噪声源为汽轮机与电机等设备。

  汽轮发电机噪声主要是由汽轮机噪声、发电机噪声、励磁机噪声,汽轮发电机是一个多种噪声源的综合体,发电机部分噪声频谱较宽,噪声主要分布在中低频区域。

  (1) 汽轮机噪声:主要是高压高温蒸汽通过各种调节阀时产生泄漏所以引起的噪声。

  (2) 发电机噪声:其一发电机主要由电磁噪声,其二为空气动力噪声,产生的涡流噪声和空气脉动噪声,其三是由于电刷滑环,轴承等摩擦噪声或其它工艺质量引起的机械噪声,都呈高频噪声。

  (3) 励磁机噪声:励磁机内的风扇叶片的空气动力性噪声、滑环与碳刷直接的摩擦噪声以及碳刷刷架的振动噪声。




  五、汽轮发电机降噪技术方案

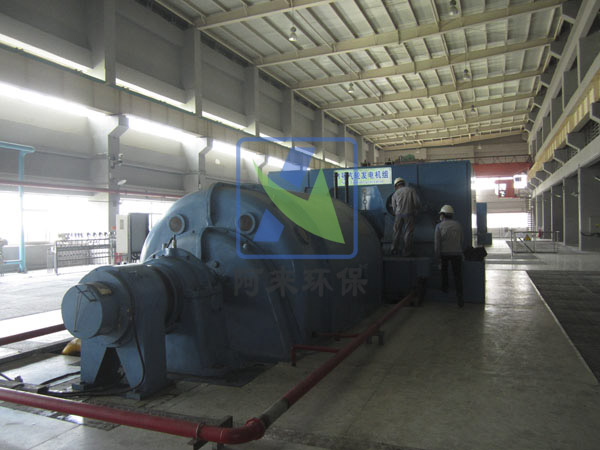

  对2台汽轮发电机分别加装汉克斯HKS-II隔声罩,单台隔声罩大外尺寸为L15500mm*W7500mm*H4000mmmm(其中汽轮机L8000mm*W7500mm*H4000mmmm,电机部分为L7500mm*W5000mm*H3000mmmm,终施工图需现场再复核);
       隔声罩的墙体(四周及顶面)采用复合吸隔声钢板(隔声单元),主要由冷板+龙骨+阻尼材料+吸音棉+布包裹+铝孔板等复合组成,阻尼和吸音棉均使用耐热防火材料,孔板孔径为3-6mm,穿孔率大于25%,隔声板元件设计隔声量35dB(A)以上,整体隔声罩隔声量≥20 dB(A)。

  具体技术规格如下:

  1、 隔声罩整体为模块组合式结构,可现场安装;同时为了实现快速拆装,顶部采用整体分块吊装(其中汽轮机段分4块吊装单元、电机段顶4块吊装单元),吊装单元都配备吊耳;侧面吸隔声板与主框架模块拼装,安装拆卸方便,简单。

  2、 隔声罩结构牢固,刚性好,具有抗振防变形结构设计,工作门开启灵活,锁扣耐用。

  3、 隔声罩墙体采用复合吸隔声钢板(隔声单元),主要由冷板+龙骨+阻尼材料+吸音棉+布包裹+铝孔板等复合组成,阻尼和吸音棉均使用耐热防火材料,隔声元件设计隔声量35dB(A)以上。

  4、 隔声罩内壁距离汽轮发电机大尺寸元件的长度不小于400mm,隔声罩与设备无刚性连接,避免声桥传声。

  5、 隔声罩顶部安装4台防爆轴流风机,在汽轮机段、电机段、出风口分别安装出风消声器;由于汽轮机段产生热量大,需在其顶部再开设自然出风口,自然出风口配备出风消声器。

  6、 隔声罩侧面在汽轮机段,电机段开设出风口,进风口尺寸为600mm*800mm,进风口分别安装进风消声器。

  7、 为了便于设备的日常巡视、检修,隔声罩正背面(长度方向)分别设1扇单开隔声门(尺寸950mm*2000mm),2扇双开隔声门(尺寸1600mm*2000mm)及4扇隔音观察窗(610mm*910mm),各隔声门需安装观察窗,隔声门及隔音观察窗的隔声量≥25 dB(A)。

  8、 为了便于观察,隔声罩左右面(宽度方向)开设隔音观察窗(尺寸:610mm*910mm。

  9、 隔声罩内要有良好的照明设施,配备10盏双管35w的荧光灯(带防爆盒),电机部分4盏、汽轮机部分6盏(灯的位置现场确定)。

  10、 在隔音罩外部设有16路断路器的380V分电箱1个,其中照明开关、换气扇开关从分电箱单独控制,分电箱的电源采用3*6mm2+2*4 mm2的BVI多股塑料铜线从位于汽轮机附近的主电源或引线取电,线路采用PVC线管布置。

  11、 隔声罩预留孔洞、缝部处、吸隔声板连接处均采用隔声密封处理,隔声罩与地面的连接采用隔振隔声密封处理。

  12、 内外表面全部采用喷塑/喷漆处理,表面无脱落、无掉色,墙体颜色由甲方确定。

  六、降噪效果估算

  汽轮发电机隔声罩降噪效果:原汽轮发电机设备隔声罩内噪声值在100-105dB(A)左右,汉克斯隔声罩隔声量≥20dB(A),安装隔声罩后,隔声罩外1m处的噪声值为80-85dB(A)左右,满足降噪目标要求。
